Grundfos Multilift MLD.12.1.4 Doppel-Fäkalien­hebe­anlage, 270 l ·, 230 V ·, 2 × 1,4 kW ·, Steuerung LC 241

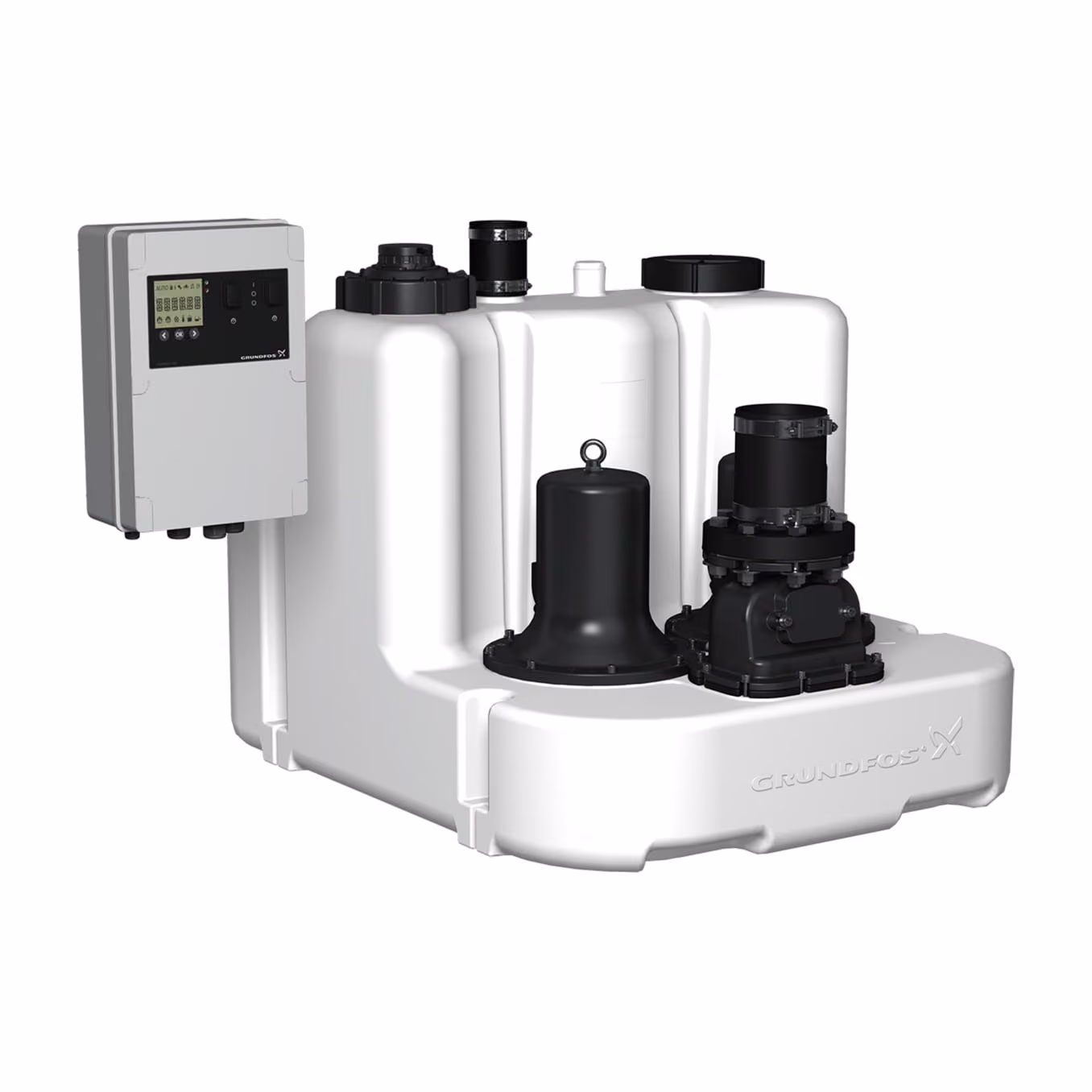

Die Grundfos Multilift MLD.12.1.4 ist eine anschlussfertige Doppel-Fäkalienhebeanlage nach DIN EN 12050-1 für größere Abwassermengen aus gewerblich genutzten Gebäuden, Mehrfamilienhäusern und Objekten, in denen der Zufluss nicht unterbrochen werden darf. Sie besteht aus einem 270-Liter-Sammelbehälter aus Polyethylen, zwei Tauchmotorpumpen mit Freistromlaufrad (freier Durchgang 50 mm), einem Doppelklappen-Rückflussverhinderer DN 80 und der Steuerung LC 241, an die Pumpen und Niveausensor bereits angeschlossen sind.

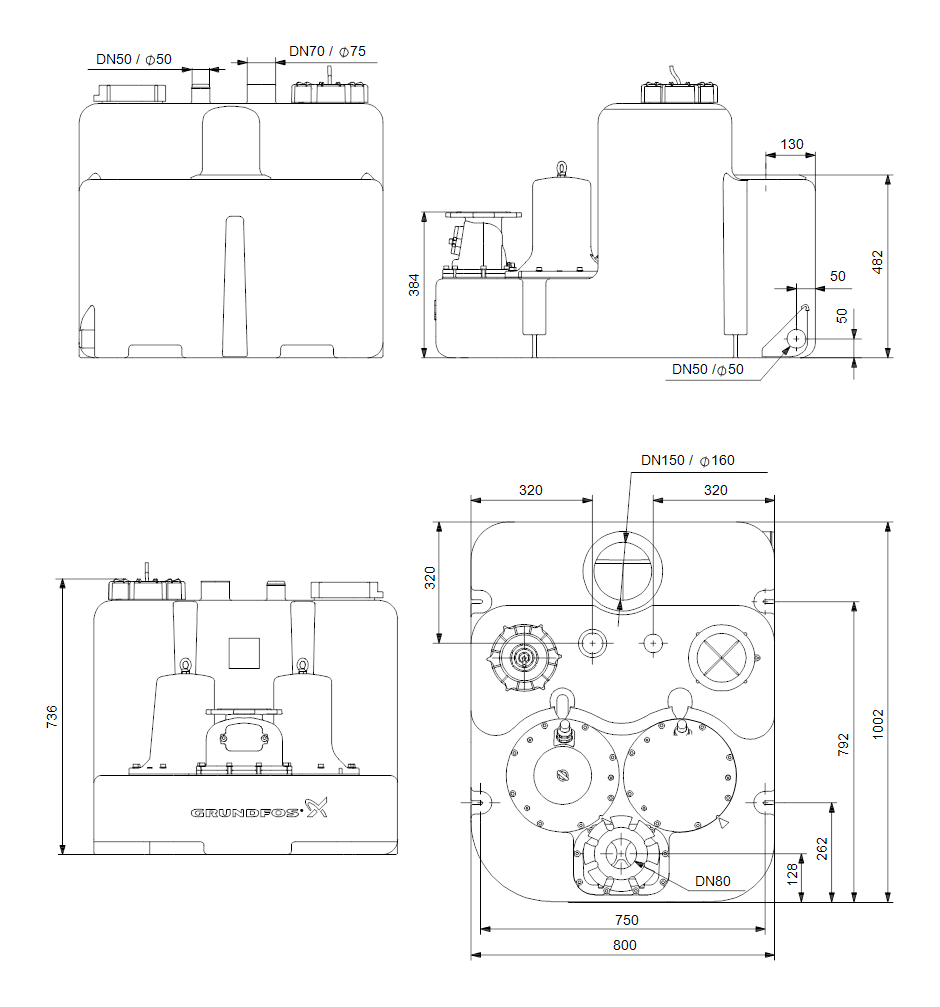

Nach den Grundfos-Produktdaten erreicht die Anlage bis zu 8,2 m Förderhöhe und bis zu 12,5 l/s (rund 45 m³/h) Förderstrom je Pumpe. Jeder 4-polige Motor (1~230 V, 50 Hz) nimmt 1,8 kW auf und gibt 1,4 kW ab, der Nennstrom liegt bei 8,4 A je Pumpe; vorgesehen ist Aussetzbetrieb S3 40 %. Der Behälter hat einen vertikalen Zulauf DN 150 im abgestuften Teil und einen Zulauf DN 50 auf der Oberseite; das Nutzvolumen liegt bei 190 l. Der Druckabgang DN 80 wird über einen Adapterflansch mit Anschlussstück DN 100 (110 mm) angeschlossen, die Entlüftung in DN 70.

Die Steuerung LC 241 überwacht Füllstand und Pumpen, wechselt die Pumpen ab und meldet Störungen. Beim Ersatz einer vorhandenen Anlage sollten Zulaufführung, Druckleitung, Spannung und benötigte Förderhöhe verglichen werden; die Druckleitung ist mit einer Schleife über die Rückstauebene zu führen, die Lüftung über Dach.

Hinweise zum Lieferumfang

• Sammelbehälter mit zwei Tauchmotorpumpen, Doppelklappen-Rückflussverhinderer DN 80 und Sensoreinheit
• Steuerung LC 241, Pumpen und Sensor angeschlossen, mit Netzkabel und Stecker
• Adapterflansch DN 80 mit Anschlussstück DN 100 (110 mm) und Dichtungssatz DN 80 mit Schrauben
• flexibler Schlauch DN 100 mit Schellen (Druckleitung) und flexibler Schlauch DN 70 mit Schellen (Entlüftung)
• Muffendichtung DN 150, Verbindungsschlauch DN 50 mit Schellen, Schrauben und Dübel zur Behälterbefestigung
• Montage- und Betriebsanleitung

Versand und Montage

Versand per Spedition (Versandgewicht laut Grundfos 152 kg). Aufstellung, Anschluss der Zulauf-, Druck- und Lüftungsleitung sowie Elektroanschluss und Inbetriebnahme durch einen Fachbetrieb nach DIN EN 12056-4; Absperrschieber und Handmembranpumpe gehören nicht zum Lieferumfang.
