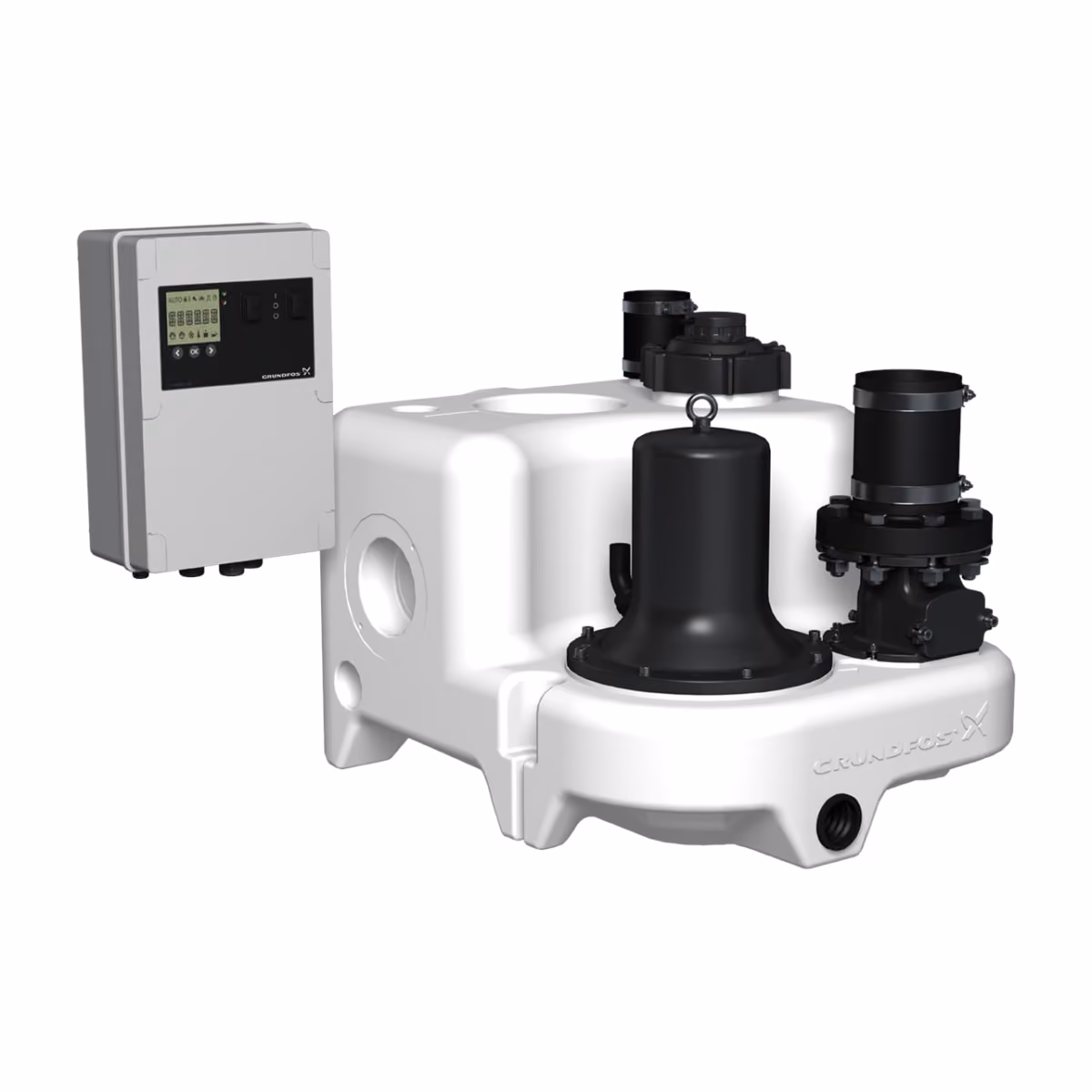

Grundfos Multilift M.15.1.4 Fäkalien­hebe­anlage, 92 l ·, 230 V ·, 1,6 kW ·, Steuerung LC 241 ·, Schukostecker

Die Grundfos Multilift M.15.1.4 ist eine anschlussfertige Fäkalienhebeanlage nach DIN EN 12050-1 für häusliches Abwasser mit und ohne Fäkalien aus Räumen unterhalb der Rückstauebene, etwa in Ein- und Zweifamilienhäusern, Einliegerwohnungen und Kellerbädern. Sie besteht aus einem gas-, geruchs- und druckdichten 92-Liter-Sammelbehälter aus Polyethylen, einer Tauchmotorpumpe mit Freistromlaufrad (freier Durchgang 50 mm), einem Rückflussverhinderer und der Steuerung LC 241, an die Pumpe und Niveausensor bereits angeschlossen sind. Überflutbar ist sie bis 2 m Wassersäule für 7 Tage.

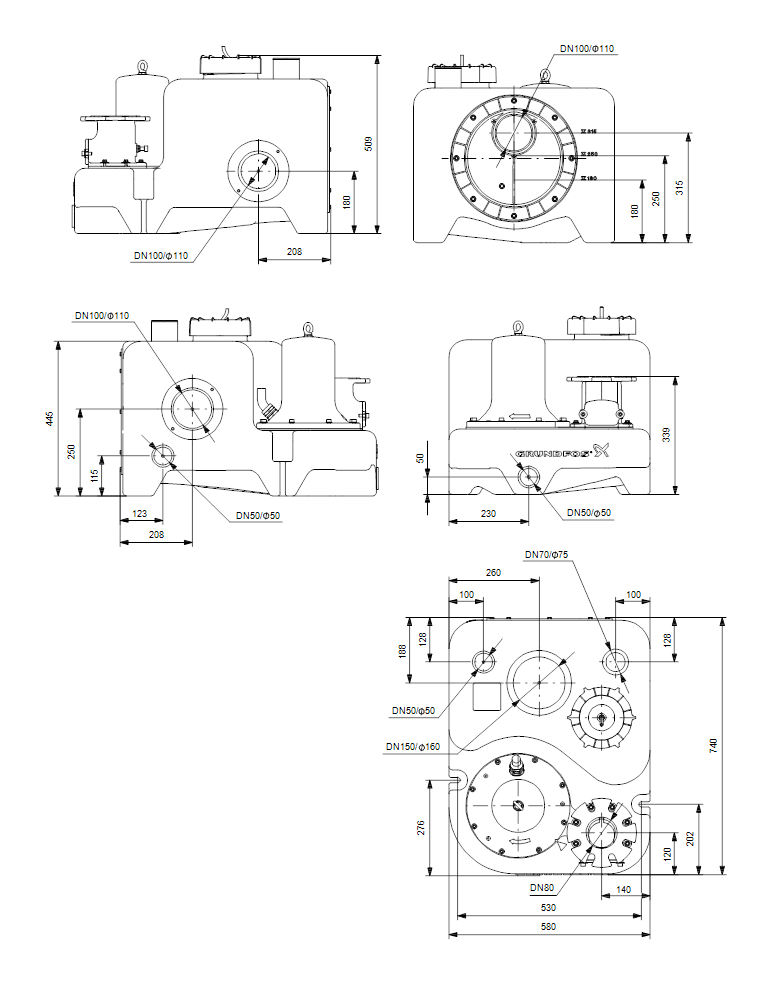

Nach den Grundfos-Produktdaten erreicht sie bis zu 8,9 m Förderhöhe und bis zu 13,9 l/s (rund 50 m³/h) Förderstrom. Der 4-polige Motor (1~230 V, 50 Hz) nimmt 2,1 kW auf und gibt 1,6 kW ab, der Nennstrom liegt bei 9,7 A; vorgesehen ist Aussetzbetrieb S3 50 % mit bis zu 60 Starts pro Stunde. Die Zulaufhöhe lässt sich über einen Drehflansch zwischen 180 und 315 mm einstellen, dazu kommen seitlich 2 × DN 100 und 1 × DN 50 sowie oben 1 × DN 150 und 1 × DN 50. Je nach Zulaufhöhe ergeben sich 34, 49 oder 62 l Nutzvolumen. Die Druckleitung wird über einen Adapterflansch DN 80 mit Anschlussstück DN 100 (110 mm) angeschlossen, die Entlüftung in DN 70.

Die Steuerung LC 241 überwacht Füllstand und Pumpe und meldet Störungen und Hochwasser. Beim Ersatz einer vorhandenen Anlage sollten Zulaufhöhe, Druckleitung, Spannung und benötigte Förderhöhe verglichen werden; die Druckleitung ist mit einer Schleife über die Rückstauebene zu führen, die Lüftung über Dach.

Hinweise zum Lieferumfang

• Sammelbehälter mit Tauchmotorpumpe, Rückflussverhinderer und Niveausensor
• Steuerung LC 241, Pumpe und Sensor angeschlossen, mit Netzkabel und Stecker
• Adapterflansch DN 80 mit Anschlussstück DN 100 (110 mm) und Dichtungssatz DN 80 mit Schrauben
• flexibler Schlauch DN 100 mit zwei Schellen (Druckleitung) und flexibler Schlauch DN 70 mit zwei Schellen (Entlüftung)
• Muffendichtungen DN 100 und DN 50 sowie Schrauben und Dübel zur Behälterbefestigung
• Montage- und Betriebsanleitung

Versand und Montage

Versand per Spedition (Versandgewicht laut Grundfos 91 kg). Aufstellung, Anschluss der Zulauf-, Druck- und Lüftungsleitung sowie Elektroanschluss und Inbetriebnahme durch einen Fachbetrieb nach DIN EN 12056-4; Absperrschieber und Handmembranpumpe gehören nicht zum Lieferumfang.
